家庭电路知识梳理

基础知识梳理

一、家庭电路得组成

1、供电线路

家庭电路的低压供电系统包含两条线路，一条被称为火线，另一条称为零线，这两条线路之间的电压为220伏特。

2、电能表

在接入其他元件之前，供电线路需先连接电能表，或者换句话说，电能表应安装在主干线上。

作用：测量用户在一定时间内消耗得电能;

铭牌上的数据具体含义如下：220V代表电能表的额定电压值，10A表示电能表所能承受的最大电流强度，而1500r/kW?h则说明每消耗1千瓦时的电能，电能表的表盘会转动1500圈。

记录起始时刻的数值，随后再记录终止时刻的数值，这两个数值的差值即为该时段所消耗的电力，需特别关注最后一位数字，它代表小数点后的数值，其计量单位为千瓦时，亦称作度。

３、总开关

位置：在电能表后，保险丝之前；

在特定情况下，会采用双刀开关来同时操控火线和零线，而在其他情况下，则可能仅通过单刀开关来控制火线。

4、保险丝：

作用：在电路电流过大时,自动熔断,切断电路；

材料：电阻率较大而熔点较低得铅锑合金制成；

依据焦耳定律Q=Ｉ2Rｔ的原理，保险丝的电阻相对较大，当电流通过时，在相同的时间内会产生较多的热量，导致温度急剧上升。由于保险丝的熔点较低，因此它会在短时间内迅速熔化并断裂。

选用保险丝时，需确保其熔断电流略高于家庭电路所能承受的最大电流值。同时，不得使用直径更大的保险丝，亦不可用铜线或铁线来替代保险丝。

5、用电器

位置:在保险丝后；

电器间采用并联方式相连，这不仅确保了各用电器之间不会相互干扰，而且使得每台电器的两端电压都稳定在220伏特。

控制开关的设置需确保其位于电器与火线之间，不得将其安置在电器与零线之间，以确保安全。

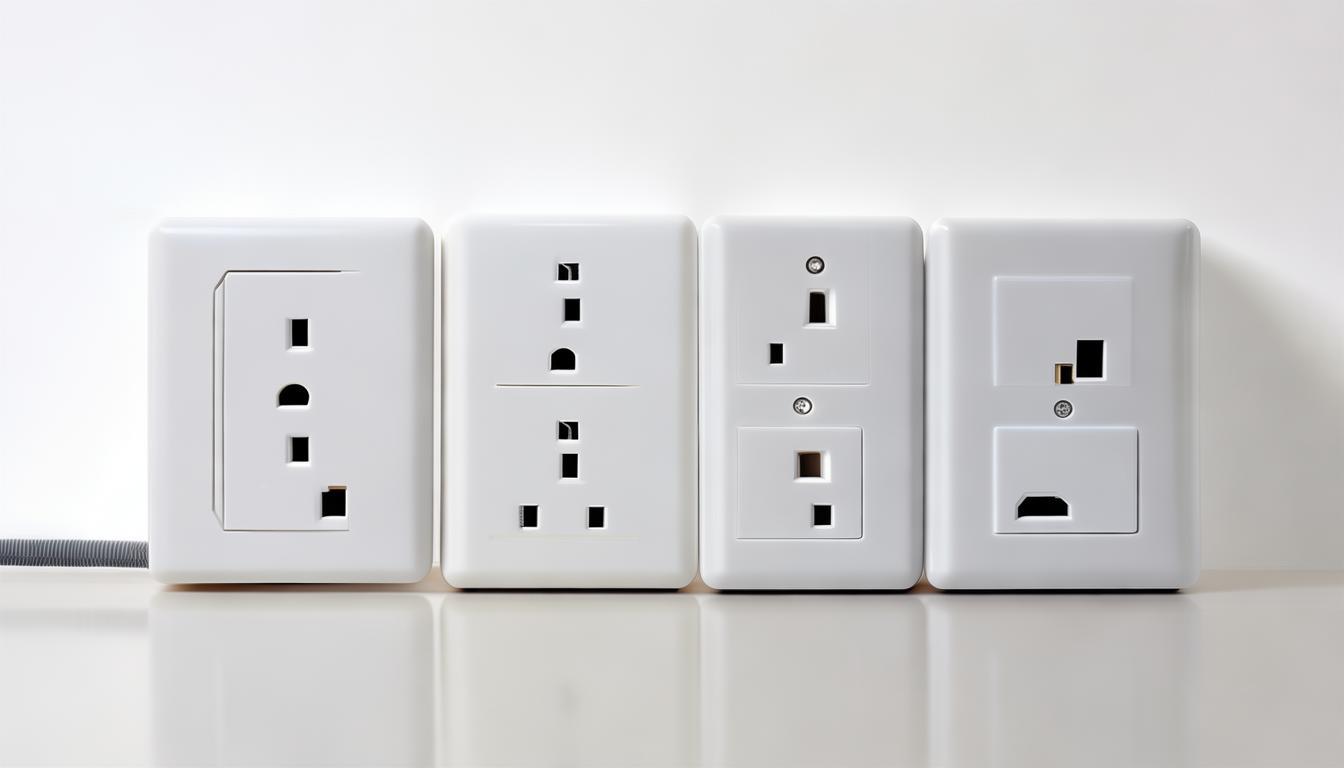

６、插座

作用：在家庭电路中插座是为了给可移动电器供电；

种类：分为固定插座和可移动插座,又分为两孔插座和三孔插座；

三孔插座的功能在于，其两个孔分别连接火线和零线，而第三个孔则用于接地。当三脚插头被插入时，这一设计使得电器的金属外壳能够与地面相连。

二、测电笔

1、作用:辨别火线和零线，或检查物体是否带电。

构成部分包括：金属材质的笔尖、阻值较高的电阻元件、氖气发光管、弹性弹簧以及金属材质的笔尾。

操作步骤如下：需以手触摸笔杆尾部的金属部分，同时让笔尖的金属部分与待测物体接触。若氖灯管亮起，则表示接触的是火线或已与火线相连；反之，若氖灯管未亮，则表明接触的是零线或未与火线连接。

三、家庭电路中电流过大得原因

１、发生短路是电路中电流过大得原因之一

（1)短路：就是电流没有经过用电器而直接构成通路、

原因在于，一旦发生短路现象，电路中的电阻会变得极低，几乎等同于导线的电阻；因此，电路中的电流会急剧增大。

安装过程中，可能发生火线与零线直接相连的情况，亦或是电器内部火线与零线直接相连；此外，电线或电器绝缘层因老化而破损，也可能导致火线与零线直接相连。

２、用电器得总功率过大是造成电流过大得另一原因

由于电源电压保持恒定，当用电器的总功率超出规定范围，依据公式I=P/U，我们可以推断出电路中的电流将会变得异常增大。

在现实情况中，众多用户往往同时开启多件高功率的电器；而且，他们有时会在同一个插座上连接多件高功率电器。

四、安全用电

（１)安全电压:不高于3６V得电压。

严禁靠近火源或与火线相连的导体，尤其是那些原本绝缘的物体一旦导电需特别留意。

请勿接近高电压带电物体，因为高电压触电分为两种形式：电弧触电和跨步电压触电，即便不直接接触也可能发生触电事故。

一旦发生触电事件，切勿直接用手触碰触电者，必须立即断开电源，或者使用干燥且绝缘的物体将电线挑离；若是高压触电，应立即联系专业人员进行处理。

若触电者失去意识，需立即进行人工呼吸，并迅速送往医院治疗；遇火灾情况，务必首先切断电源，随后再进行灭火操作。

重、难点知识辨析

一、用电能表测用电器得电功率

电能表是一种用于测量电功的仪器，同时也能借助其参数来计算用电器的电功率。该仪表的表盘上会标注每千瓦时的转数，通过观察一段时间内的转数变化，我们可以计算出用电器在该时间段内所消耗的电功，进而得出其电功率。

具体操作方法为：首先，需单独启动待检测的电器设备；其次，从特定时间点开始计时，并记录仪表盘的转动次数；最后，在另一个时间点结束测量。需要注意的是，这种方法测量结果不够精确；然而，在估算大功率电器的大致功率时，此方法仍具有一定的实用性。

二、为什么金属外壳得用电器要接地?

电器若配备金属外壳，通常配备三脚插头，当接入三孔插座时，会实现用电器金属外壳与地面的连接。为何要这样做呢？原因在于，金属外壳的电器内部可能因火线绝缘层的破损或绝缘性能的丧失，导致外壳与火线相接触而带电，一旦人体接触外壳，便可能发生触电事故。然而，若将外壳与地面连接，带电的外壳会通过地线将电流导入大地，从而确保人体接触时不再存在触电风险。

三、家庭电
